Dégrilleur fixe à simple télescope automatisé

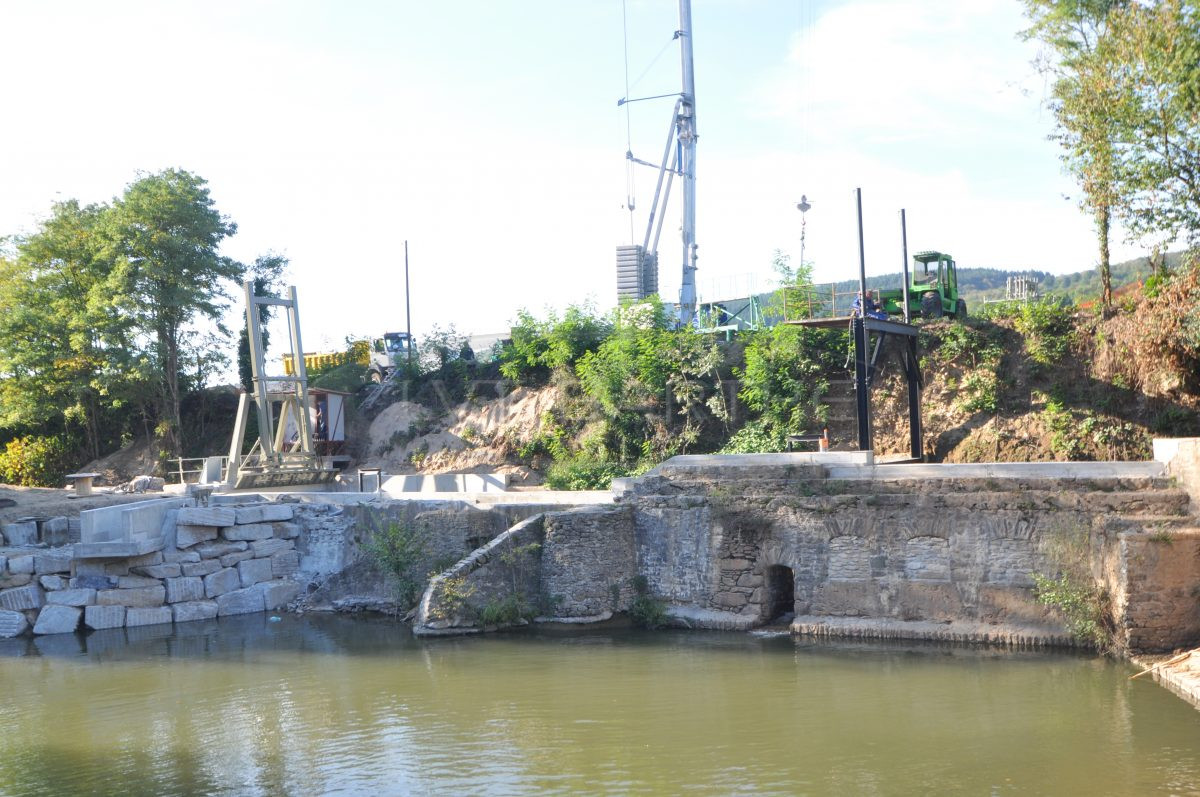

Mise aux normes d’une centrale hydroélectrique dans le Tarn.

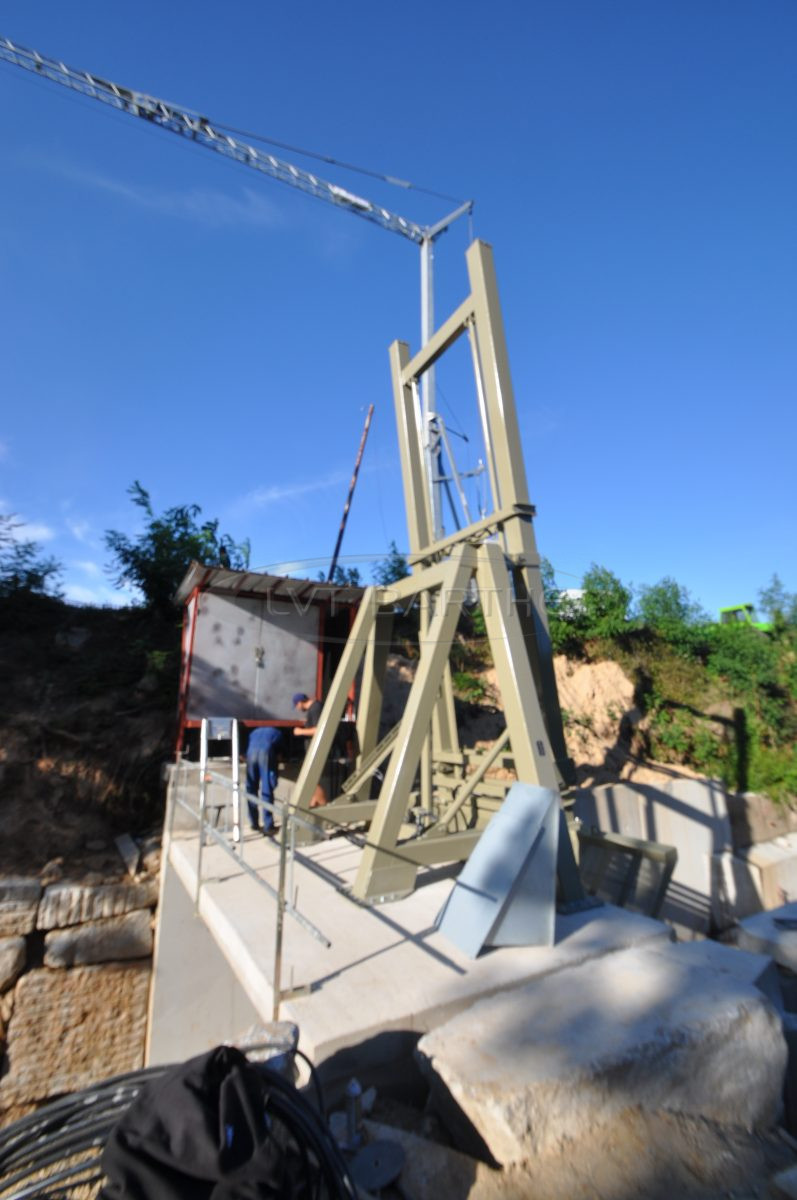

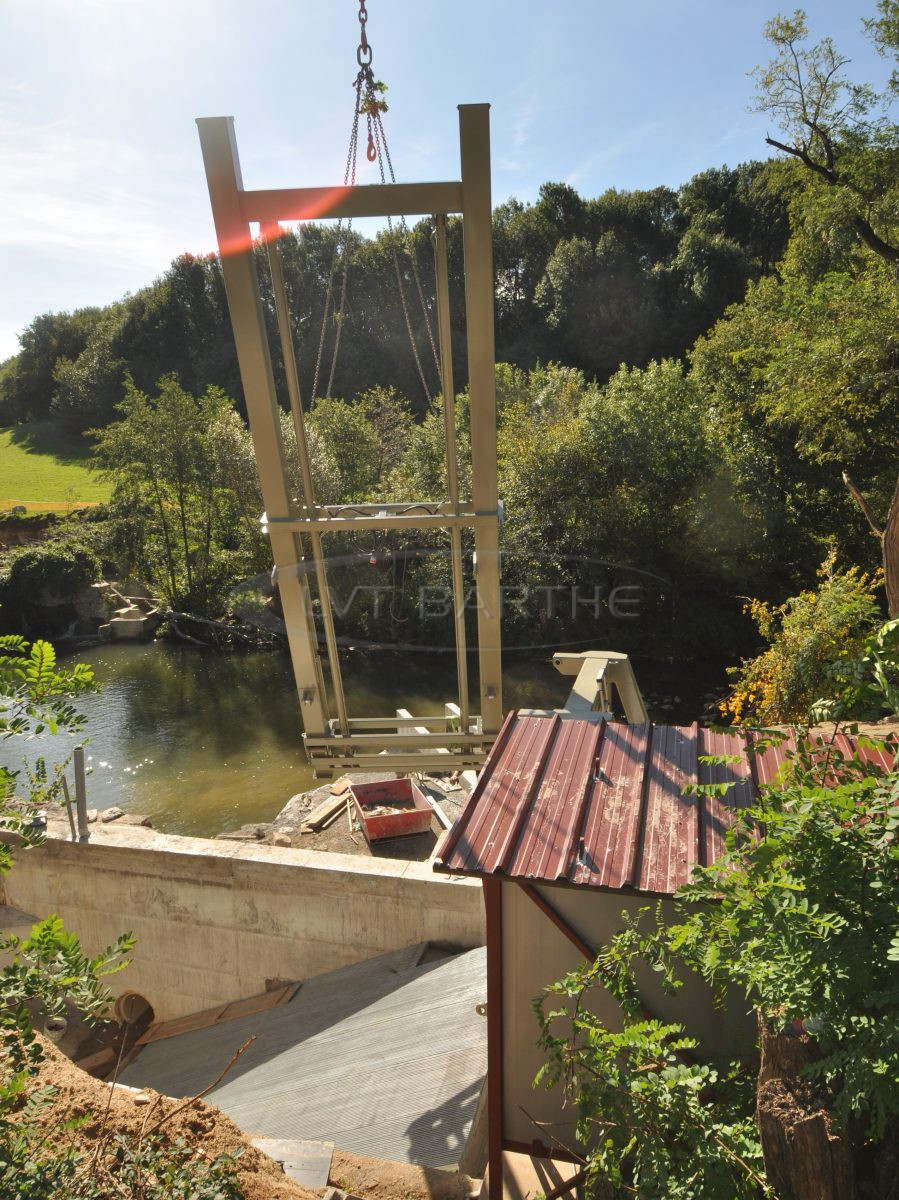

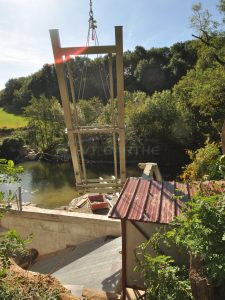

Pour cette centrale, nous avons conçu un dégrilleur de structure simple. Sa caisse possède un large empattement afin de répartir au mieux la charge sur la plateforme. Il est équipé d’un râteau large et d’un bras télescopique.

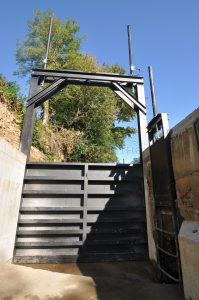

Nous avons également réalisé une vanne et ses vérins pour l’entrée d’eau.

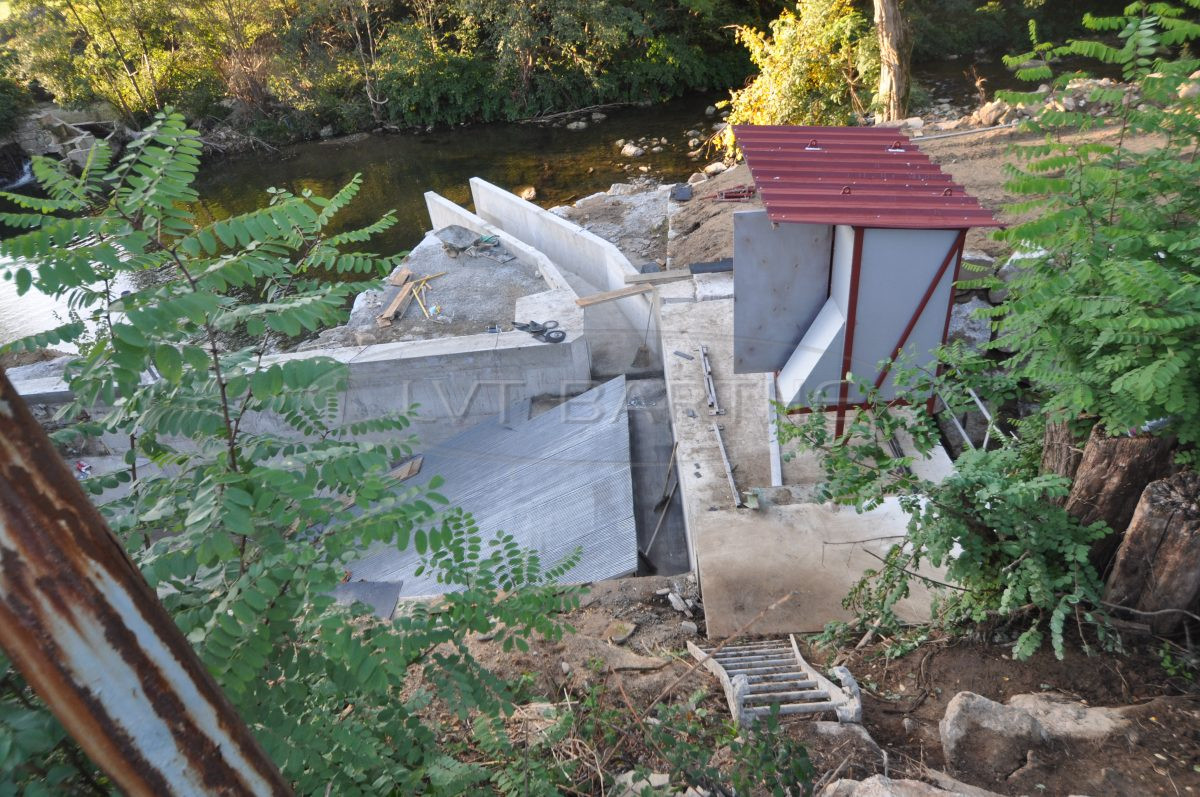

Le groupe hydraulique alimentant les deux constructions séparément est équipé de deux moteurs et implanté dans un petit cabanon sur pilotis existant.

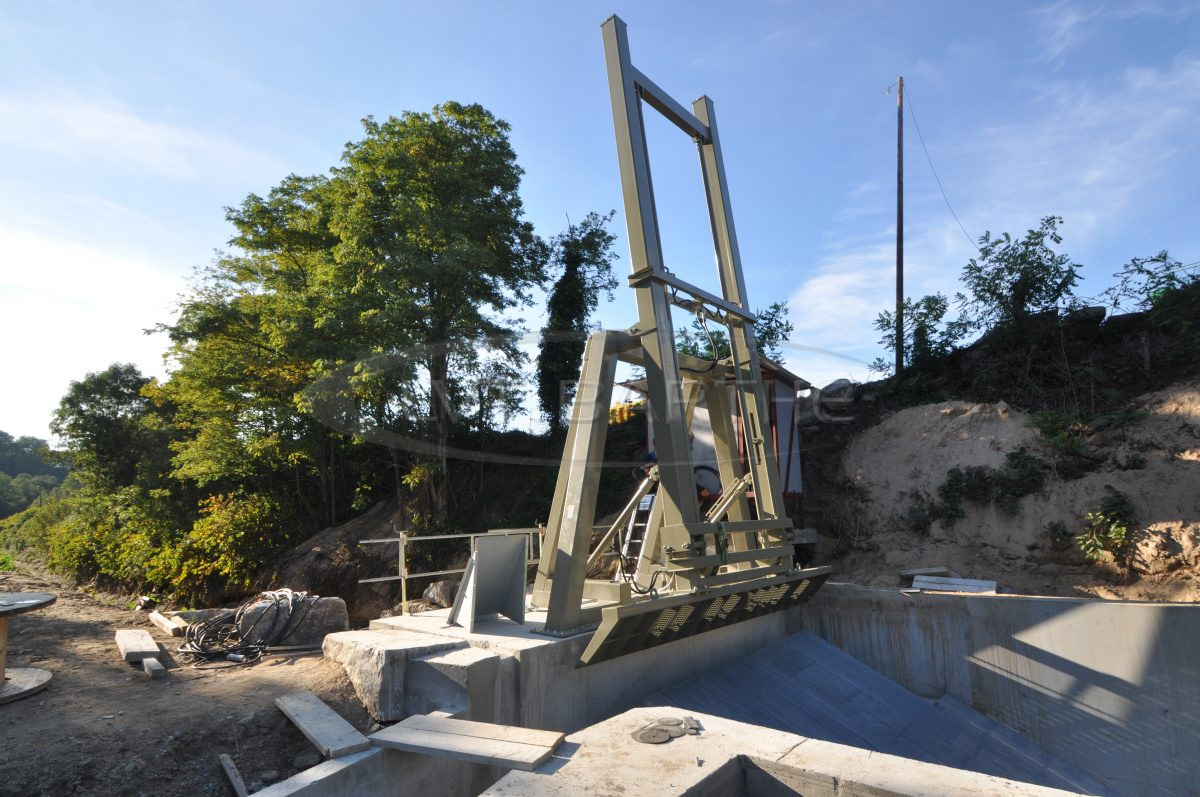

Dégrilleur fixe à simple télescope possédant une portée de 6m.

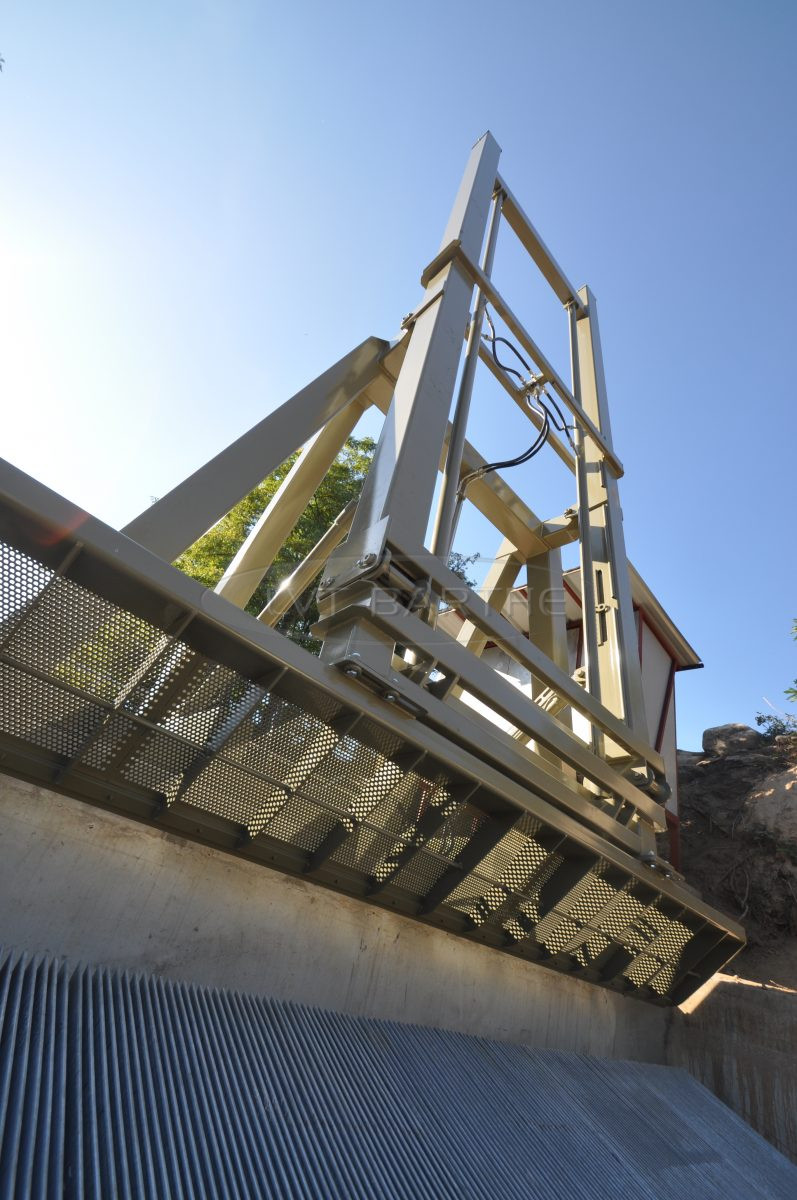

Le râteau d’une largeur de 4.80m est projeté en avant, il descend ensuite se poser au radier, devant les grilles. Le double vérin vient alors tirer le bras et appliquer le râteau sur les grilles avec 7T de puissance. Parallèlement, les vérins du bras le font remonter le long de la grille. 3 minutes suffisent pour nettoyer le plan de grille. L’automatisme peut être programmé aussi souvent que nécessaire afin de garder une grille la plus propre possible et augmenter de ce fait la productivité de la centrale.
Le groupe hydraulique de 15 kw commande le dégrilleur ainsi que les vannes.
